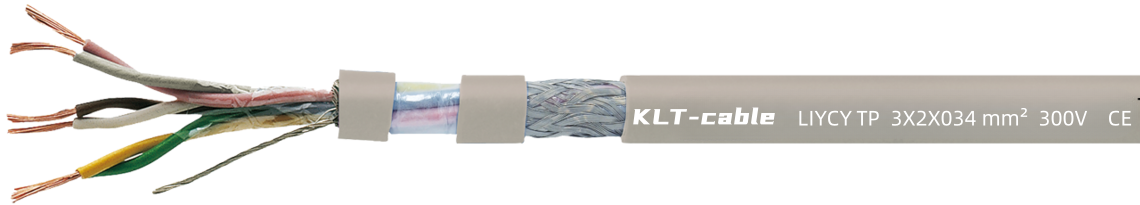

LiYCY TP

Application

LiYCY TP cable is a small outer diameter twisted pair shielded PVC data cable. The cable is suitable for use in measurement, control and speech signals, such as low-voltage distribution equipment, weighing and electrical engineering, communication technology, control and measurement technology as well as offices and computers.

Features

Shielding, good EMV characteristics

Flexible

Small outer diameter

Small bending radius

Construction

Conductor	Bare copper wire, reference to VDE 0812
Insulation	Polyvinyl chloride,Conforming to EN 50363-3 + VDE 0207-363-3
Color	ReferenceDIN 47100
Structure	Core pairs twisted, layer pairs
Wrapping	PETP foil
Shielding	Tinned copper braid Tinned copper drain wire (0.34 mm²)
Sheath material	Polyvinyl chloride, TM2Conforming to EN 50363-4-1 + VDE 0207-363-4-1
Sheath color	Gray (RAL 7032)

Technical data

Peak operating voltage	< 0,25="" mm²="max." 350=""> ≥ 0,25 mm² = max. 500 V
Test voltage	Core/core 1500 V Core/shield 1200 V
Minimum bending radius	Fixed installation: 5xd Flexible application: 10 xd
Capacitor	See “Technical data” –Capacitor
Radiation resistance	8 x 10^7 cJ/kg
Temperature range	Fixed installation: -30/+70°C Flexible application: -5 / +70°C
Fire resistance	Flame retardant and self-extinguishing according to IEC 60332-1-2 + VDE 0482-332-1-2
Oil resistance	Complies with internal standards
Chemical resistance	See “Technical data” –Chemical resistance
Environmental protection	CompliantEURoHS Directive

Dimensions

No. Specifications Outer diameter -ø ± 10% Copper weight Cable weight ≈

L03450214 2 x 2 x 0,14 mm² 5,2 mm 19,1 kg/km 34 kg/km

L03450314 3 x 2 x 0,14 mm² 5,7 mm 23,4 kg/km 41 kg/km

L03450414 4 x 2 x 0,14 mm² 6,5 mm 27,8 kg/km 53 kg/km

L03450514 5 x 2 x 0,14 mm² 7 mm 31,9 kg/km 60 kg/km

L03450614 6 x 2 x 0,14 mm² 7,2 mm 36,2 kg/km 68 kg/km

L03450814 8 x 2 x 0,14 mm² 7,8 mm 43,4 kg/km 80 kg/km

L03451014 10 x 2 x 0,14 mm² 8,9 mm 50,6 kg/km 100 kg/km

L03451214 12 x 2 x 0,14 mm² 9,7 mm 58,2 kg/km 111 kg/km

L03451614 16 x 2 x 0,14 mm² 10,5 mm 71,4 kg/km 136 kg/km

L03451814 18 x 2 x 0,14 mm² 11,1 mm 92,8 kg/km 159 kg/km

L03452014 20 x 2 x 0,14 mm² 11,1 mm 98,1 kg/km 164 kg/km

L03452414 24 x 2 x 0,14 mm² 12,8 mm 114,8 kg/km 203 kg/km

L03452514 25 x 2 x 0,14 mm² 12,8 mm 117,5 kg/km 207 kg/km

L03452814 28 x 2 x 0,14 mm² 13,1 mm 125,7 kg/km 221 kg/km

L03453014 30 x 2 x 0,14 mm² 13,8 mm 135,6 kg/km 237 kg/km

L03453614 36 x 2 x 0,14 mm² 14,6 mm 157,3 kg/km 275 kg/km

L03454014 40 x 2 x 0,14 mm² 14,9 mm 168,2 kg/km 296 kg/km

L03454414 44 x 2 x 0,14 mm² 16,3 mm 205,9 kg/km 348 kg/km

L03455214 52 x 2 x 0,14 mm² 17 mm 228,1 kg/km 388 kg/km

L03456114 61 x 2 x 0,14 mm² 18,3 mm 263,2 kg/km 443 kg/km

L03450225 2 x 2 x 0,25 mm² 5,7 mm 24,9 kg/km 42 kg/km

L03450325 3 x 2 x 0,25 mm² 6,4 mm 31,4 kg/km 55 kg/km

L03450625 6 x 2 x 0,25 mm² 7,9 mm 50,7 kg/km 85 kg/km

L03450825 8 x 2 x 0,25 mm² 9 mm 62,1 kg/km 109 kg/km

L03451025 10 x 2 x 0,25 mm² 9,8 mm 73,9 kg/km 132 kg/km

L03451225 12 x 2 x 0,25 mm² 10,9 mm 101,9 kg/km 160 kg/km

L03451625 16 x 2 x 0,25 mm² 11,9 mm 126,8 kg/km 195 kg/km

L03451825 18 x 2 x 0,25 mm² 12,7 mm 136,6 kg/km 222 kg/km

L03452425 24 x 2 x 0,25 mm² 14,2 mm 170,3 kg/km 270 kg/km

L03450234 2 x 2 x 0,34 mm² 6,8 mm 31,5 kg/km 57 kg/km

L03450334 3 x 2 x 0,34 mm² 7,4 mm 39,7 kg/km 72 kg/km

L03450434 4 x 2 x 0,34 mm² 8,8 mm 49,8 kg/km 99 kg/km

L03450534 5 x 2 x 0,34 mm² 9,5 mm 58,5 kg/km 116 kg/km

L03450634 6 x 2 x 0,34 mm² 9,7 mm 65,1 kg/km 128 kg/km

L03450834 8 x 2 x 0,34 mm² 10,6 mm 80,7 kg/km 144 kg/km

L03451234 12 x 2 x 0,34 mm² 13,4 mm 133,1 kg/km 225 kg/km

L03451634 16 x 2 x 0,34 mm² 14,6 mm 165 kg/km 280 kg/km

L03451834 18 x 2 x 0,34 mm² 15,1 mm 178,3 kg/km 306 kg/km

L03452434 24 x 2 x 0,34 mm² 17,6 mm 255,1 kg/km 415 kg/km

L03450250 2 x 2 x 0,50 mm² 7,2 mm 39,3 kg/km 66 kg/km

L03450350 3 x 2 x 0,50 mm² 7,9 mm 50,1 kg/km 84 kg/km

L03450650 6 x 2 x 0,50 mm² 10,4 mm 86 kg/km 146 kg/km

L03450850 8 x 2 x 0,50 mm² 10,9 mm 111,5 kg/km 166 kg/km

L03451050 10 x 2 x 0,50 mm² 13,2 mm 146,5 kg/km 229 kg/km

L03451250 12 x 2 x 0,50 mm² 14,4 mm 175,7 kg/km 268 kg/km

L03451650 16 x 2 x 0,50 mm² 16,3 mm 241,3 kg/km 368 kg/km

L03451850 18 x 2 x 0,50 mm² 16,9 mm 261 kg/km 399 kg/km

L03452050 20 x 2 x 0,50 mm² 16,9 mm 280,2 kg/km 418 kg/km

L03452450 24 x 2 x 0,50 mm² 19 mm 330,4 kg/km 491 kg/km

L03450275 2 x 2 x 0,75 mm² 8,5 mm 52,4 kg/km 92 kg/km

L03450375 3 x 2 x 0,75 mm² 9,4 mm 69,4 kg/km 112 kg/km

L03450675 6 x 2 x 0,75 mm² 12,5 mm 136,5 kg/km 218 kg/km

L03451275 12 x 2 x 0,75 mm² 17,1 mm 261,2 kg/km 385 kg/km

L03451675 16 x 2 x 0,75 mm² 18,6 mm 329,9 kg/km 482 kg/km

L03451875 18 x 2 x 0,75 mm² 19,3 mm 369,3 kg/km 535 kg/km

L03452475 24 x 2 x 0,75 mm² 21,8 mm 469,2 kg/km 661 kg/km

Other sizes and colors are available upon request. The above data are for reference only, and the actual product shall prevail.
